性能特點：

CZTG-16型車載機械傳動式涂油車，系FTG-16型鋼軌涂油器的派生產品。具有使用靈活、搬運方便、操作簡單、節省油脂、涂油效果顯著。維護簡便等特點。

型號說明：

     CZTG:機械傳動式涂油車型號

     16：齒輪泵型號

產品結構：

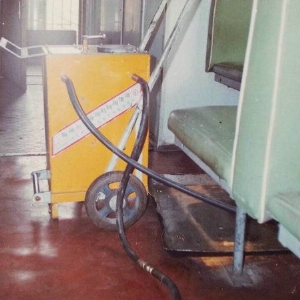

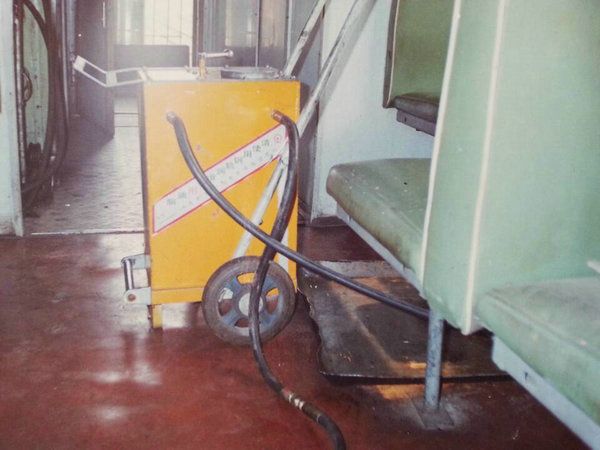

     CZTG-16型車載涂油車，由涂油車箱體、高壓輸油管、不銹鋼噴油槍、夾頭四部分組成。本機尺寸：550mmX285mmX300mm，重30公斤。

     其工作原理是：列車通過曲線鋼軌時，由列車尾部的操作人員驅動機器工作，齒輪泵轉動，油泵泵出的油脂經輸油管上的噴油槍噴射到鋼軌的磨耗面上，形成一層油膜，起到減緩鋼軌磨耗的目的，也可以根據涂油量大小，調節溢流閥。

涂油車的調試使用：

1.涂油車應按裝在列車車廂的尾部，夾頭卡在列車尾部轉向架自動梁上，輸油管一端連接涂油車的出油口，另一端連接在自動梁夾頭上并與噴油槍相連接固定好。

2.打開箱體上的油蓋，涂油車機箱體內加入25公斤裝軌道減磨潤滑脂一桶，旋動機箱上的三通油閥扳手，此扳閥可控制左右涂油噴槍的出油管道，此時驅動手搖柄使機器工作，使噴油槍噴射出來的油脂能噴射到鋼軌磨耗面上。

3.應使噴油槍距鋼軌的磨耗面約2-4厘米。

4.涂油車噴油槍的另一種連接方式是把涂油噴槍直接固定在列車尾部的彈簧底座上，調整角度器使噴油槍對準鋼軌磨耗面2-4厘米，此種連接方式的優點在于比較穩固有利于行車安全。

注意事項：

油管的各連接部位應擰緊以免漏油，減磨潤滑脂應使用與涂油車配套的專用油脂，應使用曲阜天捷鐵路材料有限公司生產的型號為：ZFU42-IS（0S）的減磨潤滑脂。

油脂分冬、夏兩季用油，如使用其他型號的油脂會使機器運轉不良導致故障，也起不到應有的減磨作用。

維修保養及故障處理方法：

1.使用中如出現不噴油可能是油路輸油管堵塞，可擰下不銹鋼噴槍頭上的小螺帽，旋動機器把堵塞物噴出。因噴油槍的出油孔只有1.5mm-2mm極易堵塞，所以工作中應特別注意油箱內的清潔，應防止其它雜物進入。機箱內加入油脂時應特別注意不能粘帶其他小物品進入機箱內，如機箱內進入雜物這可能會是機器不噴油的原因之一。

2.機器使用一段時間后應定期檢查箱體側面機箱內各部件的情況，

如有松動應擰緊固，飛輪及鏈條傳動機構應涂抹潤滑油脂。

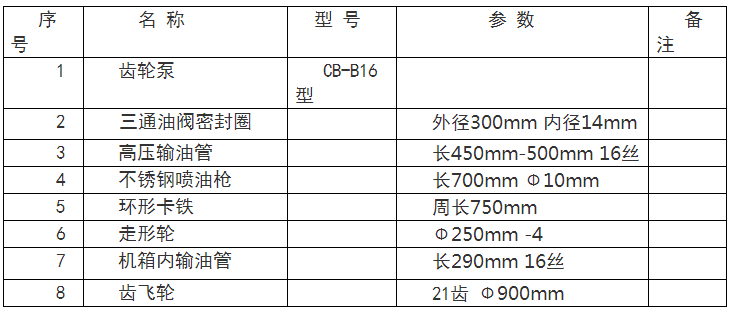

機械傳動式涂油車易損部件
